液压机主机详细结构：

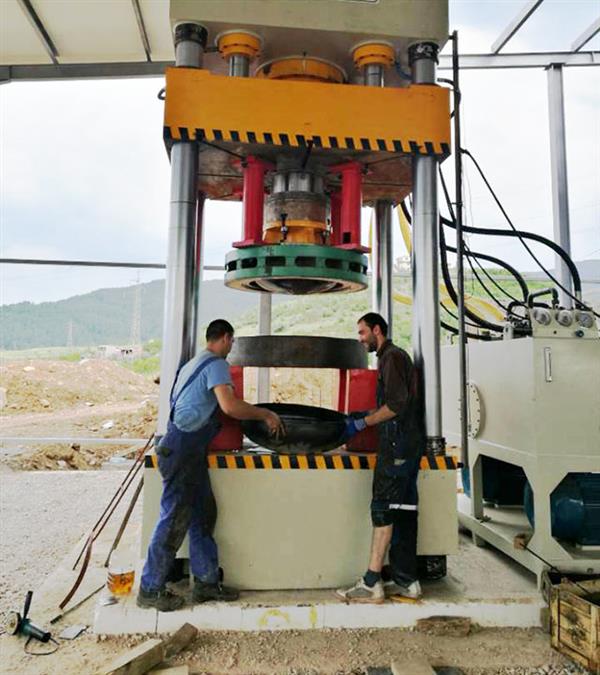

三梁四柱结构的液压机由机身，主缸，行程限制装置，润滑装置，液压动力系统和电气系统等组成。机身由上横梁，滑块，工作台组成，垂直柱，锁定母体和导套等。滑块在油缸的驱动下沿直线在四根柱上上下移动。

液压机的每根横梁一般设计成空心箱形结构，中间加地板，重要部位做成圆柱状，承重的地板面积较大，以提高刚度，减少局部应力时，地板一般采用正方形或辐射状布局。

在中梁导孔处开有注油孔，以用润滑油润滑色谱柱。

可以在上横梁上安装工作油缸，根据冲压工艺可以在下横梁上设置顶出孔，还可以安装顶出液压缸装置。

水压机三梁采用国产优质Q235B钢板，切割，焊接整体具有良好的刚性强度-抛光-去除所有焊接渣的焊接中心，并在粗加工，精密铣削表面上将梁与氧化物层的部分连接-对每个孔进行镗孔加工，精密铣削T型槽，倒角去毛刺，喷涂防锈漆后检查存放。

主要特点-双作用液压机

●四柱结构具有出色的刚性。每台压力机均经过有限元结构分析和优化设计，以确保高强度和刚度。

●采用插装阀一体化系统，冲击小，动作可靠，泄漏少，使用寿命长；享受导轨的自动润滑系统。 （这种技术是从台湾引进的。）

●四根立柱由高强度合金钢制成，表面镀硬铬，具有良好的耐磨性。

●主要的液压和电气部件均采用日本，法国，德国和台湾的名牌零件，因此机器具有很高的可靠性能。

●三菱PLC +触摸屏（HMI）集成控制。共有3种操作方式，可调，手动和半自动。

●设计可调拉深速度，适用于各种厚度的金属加工和深拉。

●压力机完全符合CE安全要求。

●滑块速度快，生产效率高。

电气系统和安全联锁

●电气元件均采用进口或中外合资经营，符合国际标准，安全可靠，寿命长，抗干扰能力强，电器柜内装有散热装置。

●防护围栏和安全联锁装置，确保操作安全。 配有可移动的单手踏板开关，易于操作。

●该机通过欧盟CE认证和ISO质量体系认证

使用条件：

●设备工作区温度：0〜50℃（±）

●电源：三相四线制380V，50HZ，电压波动范围380V±10％

●冷却方式：水冷装置

●液压系统中使用的介质：46号抗磨液压油
